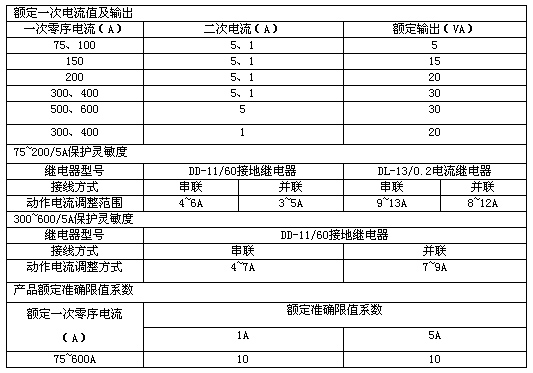

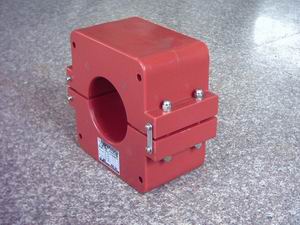

本型电流互感器适用于中性点经小电阻接地系统,作接地保护之用,与DD-11/60等继电器配用,作三相电缆接地故障的过电流保护之用,亦可配用智能保护装置,为安装方便采用开合式结构,海拔不超过1000m。 ·环境温度:普通型为+40℃~-15℃。 ·产品类型:户内。 ·大气条件:安装场所无严重影响互感器绝缘的污秽及爆炸性介质。 ·安装场所无严重的振动和颠簸。- ·产品运行中二次不允许开路,否则有高压危险。 ·运输、存储时的温度为+40℃~-15℃。 技术参数 ·产品执行标准:GB1208-1997《电流互感器》。 ·额定电压:500V。 ·额定频率:50Hz。 ·额定二次电流值为5A和1A。 ·绝缘耐热等级:E级。 ·互感器二次绕组对地的短时工频耐压为3kV/1min。 ·安装时互感器上下铁心的接触面搭接要求为:0.05mm塞尺在周边只允许通过 5mm。搭接面应涂抹凡士林油防锈。 ·特殊规格产品请与制造厂协商。
|
