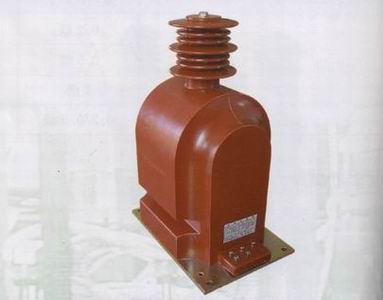

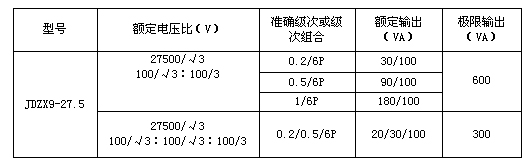

本型电压互感器为单相双绕组及三绕组环氧树脂浇注全封闭式户内装置电压互感器,适用于额定频率为50Hz,最高工作电压为40.5kV(标称电压27.5kV)的交流系统中作精密电压、电能测量及继电保护之用。 ·环境温度:普通型为+40℃~-15℃;高原型为+25℃~-15℃。 ·环境湿度:相对湿度日平均值不大于95%,月平均值不大于90%;饱和蒸汽压日平均值不大于2.2×10-3MPa.月平均值不大于1.8×10-3Mpa。 ·产品类型:户内。 ·大气条件:安装场所无严重影响互感器绝缘的污秽及爆炸性介质。 ·安装场所无严重的振动和颠簸。- ·产品运行中二次不允许开路,否则有高压危险。 ·运输、存储时的温度为+40℃~-15℃。 ·产品使用时等电位引出线与高压母线应可靠连接。 技术参数 ·产品执行标准:GB1207-1997《电压互感器》。 ·额定绝缘水平:40.5/95/200kV。 ·绝缘耐热等级:E级。 ·互感器的冲击试验电压符合GB311-64的规定,即全波为200kV,截波为230kV,感应试验电压值为80kV、15s(400Hz)。二次绕组对地为3kV 1min。
|
